انتخاب سایز سیم برق یکی از مهمترین مراحل در طراحی و اجرای سیستم برق ساختمان است. در ظاهر شاید موضوع سادهای به نظر برسد، اما در واقع یکی از اصلیترین عوامل در ایمنی، پایداری و عملکرد صحیح کل سیستم برق محسوب میشود.
بسیاری از مشکلاتی که در ساختمانها دیده میشود مثل داغ شدن سیم، افت ولتاژ، ضعیف شدن عملکرد وسایل برقی یا حتی خرابی تجهیزات، به دلیل انتخاب اشتباه سایز سیم اتفاق میافتد.
در این مقاله از پارس مشعل به صورت کامل و کاربردی بررسی میکنیم که هر سایز سیم برای چه مقدار آمپر مناسب است و چه نکاتی در انتخاب آن باید در نظر گرفته شود.
چرا انتخاب سایز سیم برق اهمیت دارد؟
هر سیم برق توان مشخصی برای عبور جریان دارد. این توان بر اساس سطح مقطع سیم تعیین میشود. زمانی که جریان عبوری از حد مجاز بیشتر شود، مقاومت داخلی سیم باعث تولید گرما میشود.
اگر این گرما کنترل نشود، در طول زمان باعث آسیب به عایق سیم و کاهش ایمنی کل سیستم خواهد شد.
اما اهمیت موضوع فقط در داغ شدن سیم خلاصه نمیشود. انتخاب اشتباه سیم میتواند اثرات زنجیرهای ایجاد کند:
- افت ولتاژ در مسیرهای طولانی
- کاهش راندمان وسایل برقی
- فشار به موتورهای الکتریکی مثل پمپ و کولر
- افزایش مصرف برق به دلیل کارکرد غیر استاندارد
- عملکرد نادرست فیوزها و کلیدهای محافظ
- در شرایط بد، خطر اتصال کوتاه یا آتشسوزی
نکته مهم این است که این مشکلات معمولاً در کوتاهمدت دیده نمیشوند و به مرور زمان خودشان را نشان میدهند.
چه عواملی در انتخاب سایز سیم برق تاثیر دارند؟
برای انتخاب صحیح سیم، فقط نگاه کردن به آمپر کافی نیست. در پروژههای واقعی چند عامل همزمان بررسی میشوند:
- جریان مصرفی واقعی
مهمترین عامل، جریان واقعی مصرفکنندهها است. باید توجه کرد که بسیاری از دستگاهها در لحظه روشن شدن (Start-up) جریان بیشتری نسبت به حالت عادی مصرف میکنند.
این موضوع در وسایل موتوری مثل پمپ آب، کولر گازی و یخچال بسیار مهم است. - طول مسیر سیمکشی
هرچه مسیر سیمکشی طولانیتر باشد، مقاومت مسیر افزایش پیدا میکند. این موضوع باعث افت ولتاژ میشود.
افت ولتاژ یعنی مقدار برق واقعی که به دستگاه میرسد کمتر از مقدار استاندارد است. نتیجه آن میتواند کاهش قدرت دستگاه یا حتی روشن نشدن صحیح آن باشد.
به همین دلیل در مسیرهای طولانی معمولاً از سیم یک سایز بالاتر استفاده میشود. - نوع بار مصرفی
مصرفکنندهها رفتار یکسانی ندارند:
بارهای مقاومتی (مثل روشنایی) مصرف ثابت دارند.
بارهای القایی (مثل موتور کولر یا پمپ) جریان لحظهای بالا دارند.
بارهای ترکیبی رفتار متغیر دارند.
این تفاوت باعث میشود انتخاب سیم برای هر بخش ساختمان متفاوت باشد. - نحوه نصب سیم
سیمی که داخل لوله و داخل دیوار نصب میشود، گرمای بیشتری نسبت به سیم آزاد تولید میکند چون تهویه کمتری دارد.
این موضوع باعث کاهش ظرفیت واقعی سیم میشود و باید در انتخاب سایز در نظر گرفته شود. - کیفیت واقعی سیم
در بازار، همه سیمها کیفیت یکسانی ندارند. سیم استاندارد مسی واقعی، توان عبور جریان بالاتری نسبت به سیمهای بیکیفیت دارد.
به همین دلیل دو سیم با ظاهر یکسان ممکن است عملکرد کاملاً متفاوتی داشته باشند.

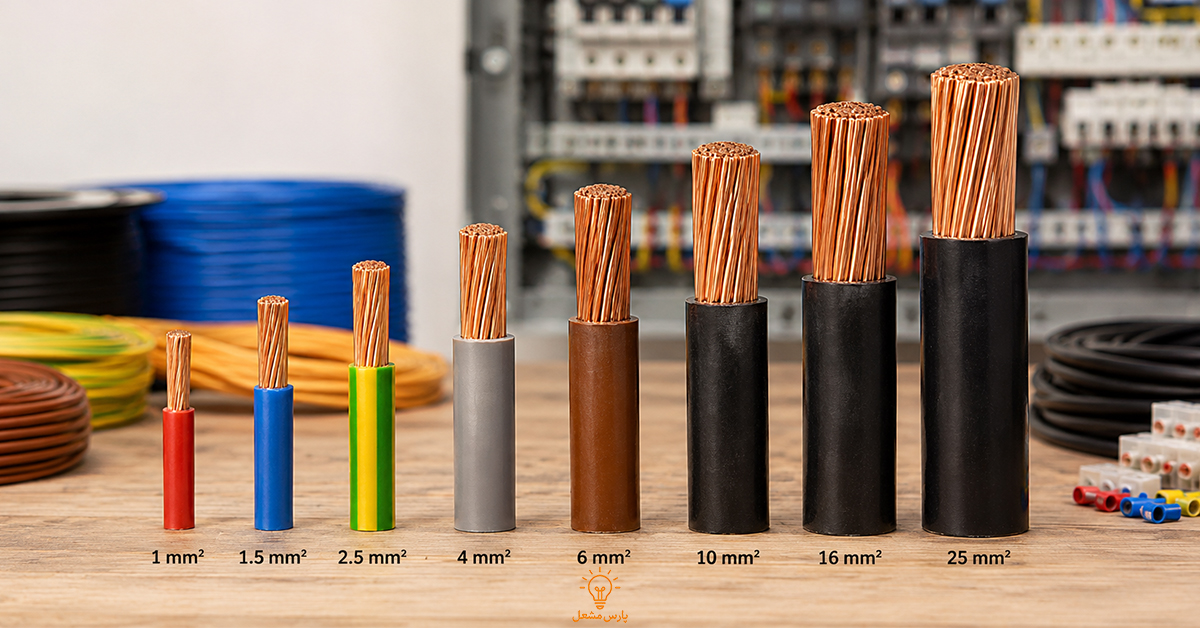

| کاربرد | جریان مجاز تقریبی | سایز سیم |
|---|---|---|
| روشنایی ساختمان | تا 15 آمپر | 1.5 میلیمتر |
| پریزها و مصرف عمومی | 15 تا 25 آمپر | 2.5 میلیمتر |
| کولر گازی و بارهای متوسط | 25 تا 35 آمپر | 4 میلیمتر |
| پمپ آب و تجهیزات سنگین | 35 تا 50 آمپر | 6 میلیمتر |
| ورودی ساختمان و تابلو برق | بالای 50 آمپر | 10 میلیمتر |
نکته مهم: این مقادیر در شرایط استاندارد هستند و در پروژههای واقعی ممکن است به دلیل طول مسیر یا شرایط نصب تغییر کنند.
راهنمای انتخاب سایز سیم برق در ساختمان
روشنایی ساختمان
در بخش روشنایی معمولاً از سیم 1.5 میلیمتر استفاده میشود. دلیل آن این است که جریان مصرفی در این بخش پایین است و نیاز به ظرفیت بالا وجود ندارد.
در این بخش مهمتر از ظرفیت، پایداری جریان و اجرای صحیح سیمکشی است.
پریزهای برق
در این بخش تنوع مصرف بسیار زیاد است. ممکن است یک پریز فقط برای شارژر استفاده شود و پریز دیگر برای بخاری برقی یا وسایل پرمصرف.
به همین دلیل سیم 2.5 میلیمتر انتخاب استانداردی است که هم ایمنی دارد و هم انعطاف کافی برای مصرفهای مختلف.
کولر گازی
کولرهای گازی از مهمترین مصرفکنندههای برق در ساختمان هستند. این دستگاهها علاوه بر مصرف عادی، در لحظه شروع به کار جریان بالاتری از حالت نرمال دارند.
اگر سیم مناسب انتخاب نشود:
- افت ولتاژ رخ میدهد
- کمپرسور تحت فشار قرار میگیرد
- راندمان دستگاه کاهش پیدا میکند
- و در بلندمدت عمر دستگاه کم میشود
به همین دلیل معمولاً از سیم 4 یا 6 میلیمتر استفاده میشود. انتخاب دقیق به ظرفیت کولر و طول مسیر بستگی دارد.
پمپ آب
پمپ آب یک بار القایی مهم در ساختمان است. این دستگاه در لحظه استارت جریان بسیار بالاتری نسبت به حالت عادی مصرف میکند.
اگر سیم مناسب انتخاب نشود:
- پمپ دیر روشن میشود
- افت فشار در سیستم ایجاد میشود
- یا فیوز به صورت مکرر عمل میکند
به همین دلیل معمولاً برای پمپ آب از سیم 4 یا 6 میلیمتر استفاده میشود تا سیستم بدون فشار کار کند.
جمعبندی
انتخاب سایز سیم برق بر اساس آمپر یکی از مهمترین بخشهای سیمکشی ساختمان است و نقش مستقیم در ایمنی و عملکرد کل سیستم برق دارد. اگر سایز سیم کمتر از مقدار مورد نیاز انتخاب شود، جریان بهدرستی عبور نمیکند و مشکلاتی مثل داغ شدن سیم، افت ولتاژ، کاهش عمر تجهیزات و اختلال در عملکرد وسایل برقی به وجود میآید.
از طرف دیگر، انتخاب سیم بزرگتر از حد نیاز هم همیشه بهصرفه نیست و فقط باعث افزایش هزینه و سختتر شدن اجرای کار میشود. به همین دلیل، هدف اصلی در انتخاب سیم این است که سایز آن دقیقاً متناسب با میزان آمپر مصرفی و شرایط واقعی پروژه انتخاب شود.
نکته مهم این است که جدولهای آمپری فقط یک راهنمای کلی هستند و در عمل عواملی مثل طول مسیر، نوع مصرف و کیفیت سیم هم روی نتیجه نهایی تاثیر دارند. به همین دلیل در اجرای اصولی برق ساختمان، همیشه یک حاشیه ایمنی در نظر گرفته میشود تا سیستم در طولانیمدت پایدار و بدون مشکل کار کند.
در نهایت، انتخاب سایز سیم برق بر اساس آمپر یعنی ایجاد تعادل بین ایمنی، هزینه و کارایی؛ تعادلی که اگر درست رعایت شود، هم عملکرد سیستم برق بهتر خواهد بود و هم عمر تجهیزات افزایش پیدا میکند.
سوالات متداول
- آیا انتخاب سایز سیم فقط به آمپر دستگاه بستگی دارد؟
خیر. آمپر فقط یکی از عوامل اصلی است. در انتخاب سایز سیم باید به چند عامل همزمان توجه شود: طول مسیر، نوع مصرف، شرایط نصب و کیفیت سیم.
برای مثال، دو دستگاه با آمپر یکسان اگر در شرایط متفاوت نصب شوند، ممکن است نیاز به سایز سیم متفاوت داشته باشند. در مسیرهای طولانی به دلیل افت ولتاژ، معمولاً سیم ضخیمتر انتخاب میشود. - چرا در پروژههای اجرایی گاهی از سیم بزرگتر استفاده میشود؟
در پروژههای واقعی همیشه شرایط ایدهآل وجود ندارد. به همین دلیل برقکارها معمولاً یک سایز بالاتر انتخاب میکنند تا سیستم در شرایط مختلف پایدارتر کار کند.
دلایل اصلی این کار:
1. کاهش افت ولتاژ
2. افزایش عمر سیم و تجهیزات
3. جلوگیری از فشار روی مدار
4. افزایش ایمنی کلی سیستم برق
این موضوع مخصوصاً در پروژههای بزرگ یا مسیرهای طولانی بسیار رایج است. - اگر سایز سیم دقیقاً مطابق جدول انتخاب شود، آیا کافی است؟
در شرایط استاندارد معمولاً بله. اما جدولها بر اساس شرایط عمومی طراحی شدهاند.
در عمل عوامل زیر میتوانند ظرفیت واقعی سیم را تغییر دهند:
. دمای محیط
. نحوه نصب (داخل لوله یا آزاد)
. تعداد سیمها در یک مسیر
. کیفیت واقعی سیم
به همین دلیل در پروژههای حرفهای همیشه یک حاشیه ایمنی در نظر گرفته میشود. - سیم استاندارد چه ویژگی هایی دارد؟
1. وزن واقعی و متناسب با سایز
2. هادی مسی با کیفیت واقعی
3. اطلاعات کامل روی روکش سیم
4. انعطاف مناسب و مقاومت مکانیکی خوب
